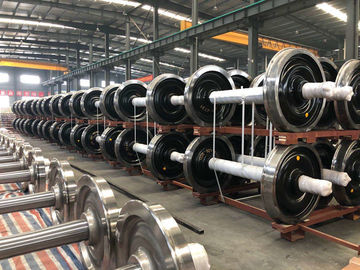

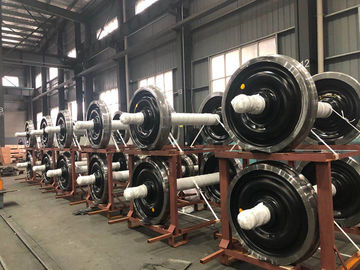

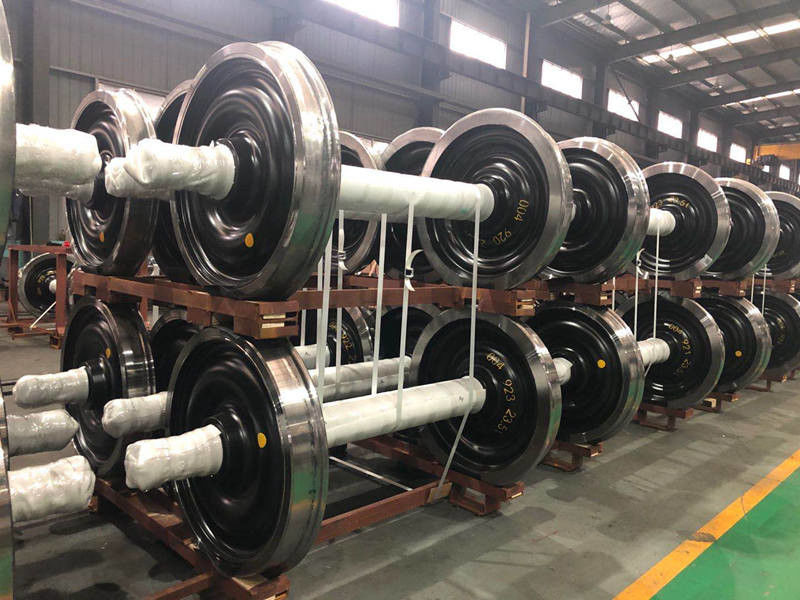

23.5ت سیت چرخ راه آهن

STI گواهینامه BA004 دوچرخه ، STI دوچرخه ، بار محور 23.5t دوچرخه ، دوچرخه راه آهن

مجموعه چرخ ها، با اندازه 1435 میلی متر، با چرخ های یک بلوک 920 میلی متر، برای بار محوری 22,5 تن، طبق مشخصات فنی EN EN13260 (سطح چرخ) ؛ EN13261 (محور) و EN13262 (چرخ).

اعلامیه سازگاری "EC" که توسط نماینده مجاز سازنده مطابق با دستورالعمل 2008/57/EC منتشر شده است

ویژگی های فنی اصلی:

- گج 1435 میلی متر

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- فاصله بین محور های لاجری 2000 میلی متر

- فاصله بین دو چرخ فشار داده شده بر محور: 1360 (+1/-1)

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- وزن دوچرخه 998 کيلوگرم

- قطر چرخ 920 mm (+4/-0)

- قطر چرخ نشانگر حد خیس شدن 840 (+2/0) mm

- عرض چرخ 135 (+1/-1) mm

- قطر داخل دوار چرخ در سمت لبه 810 (+ 0/-4) mm

- قطر داخل دوار چرخ در مقابل لبه 810 (+0/-4) mm

- ضخامت پارچه:

- در اتصال با حلقه 20 (+2/-0) mm

- در ارتباط با ناو 20 (+2/-0) mm

- قطر بیرونی محور در طرف مقابل لب 240 (+4/-0) میلی متر

- قطر بیرونی محور در طرف لب 240 (+4/-0) mm

- طول محور: 185 (+3/-0) میلی متر

- قطر بدن محور 173 (+2/-0) mm

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- پروفایل رولینگ مطابق با EN13715-S1002/h28/e32.5/6.7٪

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- قطر ورق محور 130p6 ((+0.068/+0.043) mm

- طول ژورنال محور 191 (+ 0.5/- 0.5) mm

- قطر محور محور f 160 t7 (+0.174/+0.134) mm

- طول بند 58 (+1/-0) میلی متر

- فشار چرخ اسمی بر قطر محور 200 میلی متر
