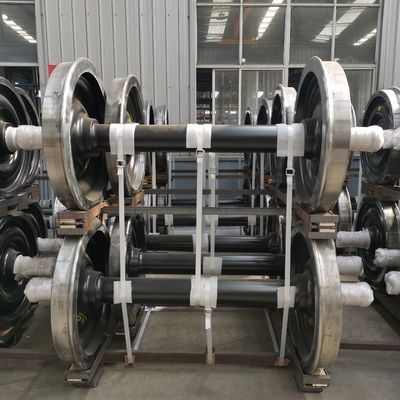

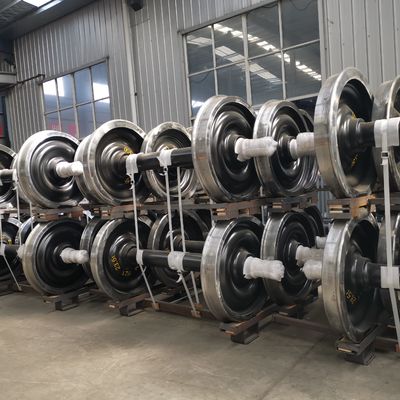

استیل جعل شده BA004 920mm چرخ راه آهن برای Y25 بوگی

BA004 دوچرخه / دوچرخه 920 میلی متر/برای بوگی Y25، دوچرخه واگن

مجموعه چرخ های راه آهن BA004 مجموعه چرخ با گواهینامه TSI مجموعه چرخ های واگن راه آهن استاندارد اروپایی 920mm چرخ ها

BA004 دوچرخه یا دوچرخه 920 میلی متر

جزئیات:

برند:Railteco

کشور منشأ: چین

کاربرد:برای بوگی Y25، مجموعه چرخ واگن ((محور: محور BA002، چرخ: چرخ BA004)

بار محور:23.5t

گواهینامه: گواهینامه TSI

فرآیند: جعل

گارانتی: 5 سال

قیمت: قابل مذاکره

پرداخت:T/T یا L/C

ظرفیت عرضه: 1250 دلار در ماه

زمان تحویل: (در راه آهن) حدود 30 روز

بسته بندی منظم: پالت ((سطح چرخ بدون اثر و جعبه محور، یک کانتینر 20GP می تواند 14 واحد چرخ را بارگیری کند، مجموعه چرخ با اثر و جعبه محور، یک کانتینر 20GP می تواند 12 واحد را بارگیری کند)

مجموعه چرخ ها، با اندازه 1435 میلی متر، با چرخ های یک بلوک 920 میلی متر، برای بار محوری 22,5 تن، طبق مشخصات فنی EN EN13260 (سطح چرخ) ؛ EN13261 (محور) و EN13262 (چرخ).

استاندارد: EN13260

علامت: بر اساس نقشه و الزامات مشتری

ویژگی های فنی اصلی:

- گج 1435 میلی متر

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- فاصله بین محور های لاجری 2000 میلی متر

- فاصله بین دو چرخ فشار داده شده بر محور: 1360 (+1/-1)

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- وزن دوچرخه 998 کيلوگرم

- قطر چرخ 920 mm (+4/-0)

- قطر چرخ نشانگر حد خیس شدن 840 (+2/0) mm

- عرض چرخ 135 (+1/-1) mm

- قطر داخل دوار چرخ در سمت لبه 810 (+ 0/-4) mm

- قطر داخل دوار چرخ در مقابل لبه 810 (+0/-4) mm

- ضخامت پارچه:

- در اتصال با حلقه 20 (+2/-0) mm

- در ارتباط با ناو 20 (+2/-0) mm

- قطر بیرونی محور در طرف مقابل لب 240 (+4/-0) میلی متر

- قطر بیرونی محور در طرف لب 240 (+4/-0) mm

- طول محور: 185 (+3/-0) میلی متر

- قطر بدن محور 173 (+2/-0) mm

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- پروفایل رولینگ مطابق با EN13715-S1002/h28/e32.5/6.7٪

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- قطر ورق محور 130p6 ((+0.068/+0.043) mm

- طول ژورنال محور 191 (+ 0.5/- 0.5) mm

- قطر محور محور f 160 t7 (+0.174/+0.134) mm

- طول بند 58 (+1/-0) میلی متر

- فشار چرخ اسمی بر قطر محور 200 میلی متر
