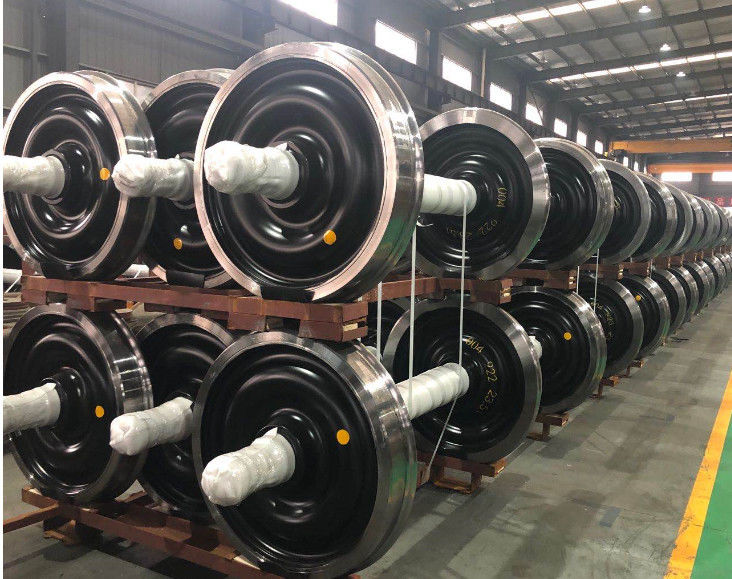

مجموعه ی چرخ های راه آهن BA004 مجموعه ی چرخ های راه آهن (۲۲٫۵ تن) گواهینامه ی STI

مجموعه چرخ های راه آهن BA004 مجموعه چرخ (22.5t) گواهینامه TSI

دوچرخه ها، با گجت 1435 میلی متر، با چرخ های یک بلوک 920 میلی متر، برای بار محوری 22.5 تن

بر اساس مشخصات فنی EN EN13260 (سیلت چرخ) ؛ EN13261 (محورها) و EN13262 (چرخه ها).

ویژگی های فنی اصلی:

- گج 1435 میلی متر

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- فاصله بین محور های لاجری 2000 میلی متر

- فاصله بین دو چرخ فشار داده شده بر محور: 1360 (+1/-1)

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- وزن دوچرخه 998 کيلوگرم

- قطر چرخ 920 mm (+4/-0)

- قطر چرخ نشانگر حد خیس شدن 840 (+2/0) mm

- عرض چرخ 135 (+1/-1) mm

- قطر داخل دوار چرخ در سمت لبه 810 (+ 0/-4) mm

- قطر داخل دوار چرخ در مقابل لبه 810 (+0/-4) mm

- ضخامت پارچه:

- در اتصال با حلقه 20 (+2/-0) mm

- در ارتباط با ناو 20 (+2/-0) mm

- قطر بیرونی محور در طرف مقابل لب 240 (+4/-0) میلی متر

- قطر بیرونی محور در طرف لب 240 (+4/-0) mm

- طول محور: 185 (+3/-0) میلی متر

- قطر بدن محور 173 (+2/-0) mm

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- پروفایل رولینگ مطابق با EN13715-S1002/h28/e32.5/6.7٪

- طول کل محور ۲۱۸۰ (۱/۱) میلی متر

- قطر ورودی محور 130p6 ((+0.068/+0.043) mm

- طول ژورنال محور 191 (+ 0.5/- 0.5) mm

- قطر محور محور f 160 t7 (+0.174/+0.134) mm

- طول بند 58 (+1/-0) میلی متر

- فشار چرخ اسمی بر قطر محور 200 میلی متر

- فلنج 30.5/32.5mm

ما همچنین می توانیم رنگ را بر اساس نیاز شما اضافه کنیم.
