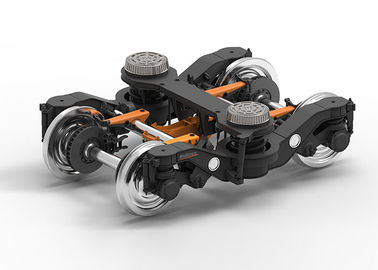

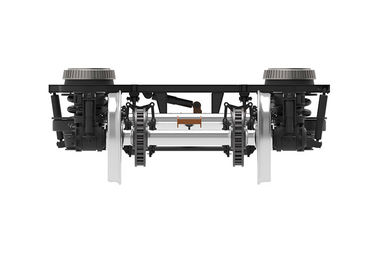

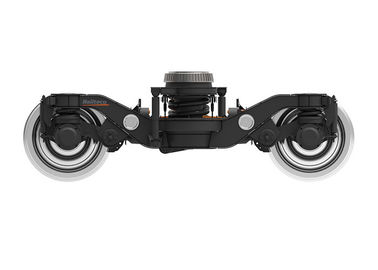

کوچ راه آهن سه قطعه بوگی قوی H نوع فریم ساختار جوش

بوگی راه آهن RTKZ32 بوگی واگن بوگی چرخ گیر بوگی برای اتومبیل مسافرتی

توضیحات قطارهای قطار RTKZ32:

این نوع بوگی به طور عمده برای گج 1435 میلی متر، حداکثر بار محوری 16 تن، حداکثر سرعت عملیاتی 160 کیلومتر در ساعت برای اتوبوس مسافربری مناسب است. بوگی به طور عمده از قاب، مجموعه چرخ،سیستم تعلیق اصلیدستگاه یدکی، سیستم ترمز دستی، سیستم ترمز پایه، دستگاه کشش و دستگاه کمکی و غیره

قاب بوگی ساختار جوش نوع H را اتخاذ می کند ، پرتوی جانبی از ساختار نوع U است و صندلی بهار تقویت کننده در وسط پرتوی جانبی قرار دارد.مواد اصلی قاب بوگی S355J2+N است. مجموعه چرخ دارای قطر چرخ φ890mm است.تولید محورها و چرخ ها با الزامات استانداردهای EN13260 و EN13261 مطابقت دارد.

لاغرهای بوگی از لاغرهای رول کوتاه استوانه ای SKF استفاده می کنند. هر بوگی با یک دستگاه زمین گیری در یک انتهای محور مجهز است.تعلیق عمودی و داخل و خارج از لوله های دو لوله به چشم انداز در تعلیق اولیه اتخاذ می شود، موقعیت جعبه محور دستگاه موقعیت بازوی چرخشی مفصل لاستیکی را اتخاذ می کند. دستگاه بهار تقویت کننده برای یک گروه از بهار تک کویل در صندلی بهار قاب قرار می گیرد،تقویت کننده بر روی بهار تقویت کننده قرار می گیرد، و بدن به طور مستقیم بر روی دو لوله ی کویل توسط تقویت کننده پشتیبانی می شود، دو خنک کننده ارتعاش هیدرولیک عمودی و یک خنک کننده ارتعاش متقاطع بین تقویت کننده و قاب وجود دارد.

داده های فنی اصلیماشين قطار RTKZ32:
