160km/h قطار مسافرتی بوگی EN استاندارد UIC

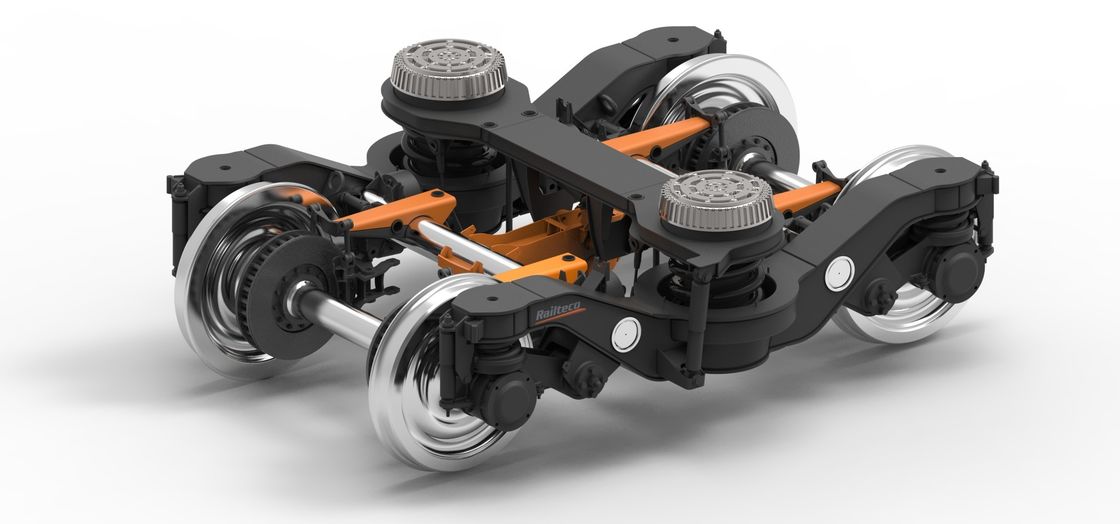

نوع RTKZ32 بوگی جوش برای اتومبیل مسافرتی با استاندارد EN

شرح ماشين کوچ بوجي RTKZ32:

این نوع بوگی به طور عمده برای گج 1435 میلی متر، حداکثر بار محوری 16 تن، حداکثر سرعت عملیاتی 160 کیلومتر در ساعت برای اتوبوس مسافربری مناسب است. بوگی به طور عمده از قاب، مجموعه چرخ،سیستم تعلیق اصلی، دستگاه بهار تقویت کننده، سیستم ترمز دستی، سیستم ترمز پایه، دستگاه کشش و دستگاه کمکی و غیره. قاب بوگی ساختار جوش نوع H را اتخاذ می کند، پرتوی جانبی از ساختار نوع U است.و صندلی بهار تقویت کننده در وسط نرده جانبی قرار داردمواد اصلی قاب بوگی S355J2 + N است. مجموعه چرخ قطر چرخ φ890mm را اتخاذ می کند.تولید محورها و چرخ ها با الزامات استانداردهای EN13260 و EN13261 مطابقت دارد. لاغرهای روی بوگی لاغرهای رول کوتاه استوانه ای SKF را به کار می گیرند. هر بوگی مجهز به یک دستگاه زمین گیری در یک انتهای محور است.تعلیق عمودی و فواره های دو لوله ای داخلی و خارجی در تعلیق اصلی استفاده می شود، موقعیت جعبه محور دستگاه موقعیت بازوی چرخشی مفصل لاستیکی را اتخاذ می کند. دستگاه بهار تقویت کننده برای یک گروه از بهار تک کویل در صندلی بهار قاب قرار می گیرد،تقویت کننده بر روی بهار تقویت کننده قرار می گیرد، و بدن به طور مستقیم بر روی دو لوله ی کویل توسط تقویت کننده پشتیبانی می شود، دو خنک کننده ارتعاش هیدرولیک عمودی و یک خنک کننده ارتعاش متقاطع بین تقویت کننده و قاب وجود دارد.سیستم ترمز پایه اتخاذ فلزات آهن گچ بلوک و دیسک واحد نوع ترمزنیروی کششی توسط یک طناب فولادی منتقل می شود که بدن را به پرتوی طولی قاب بوگی متصل می کند و ضربه طولی بین بدن و قاب بوگی را کاهش می دهد.

داده های فنی اصلیمربي بوگي RTKZ32:
