EN13260 EN13261 کوچ مسافربری سه قطعه

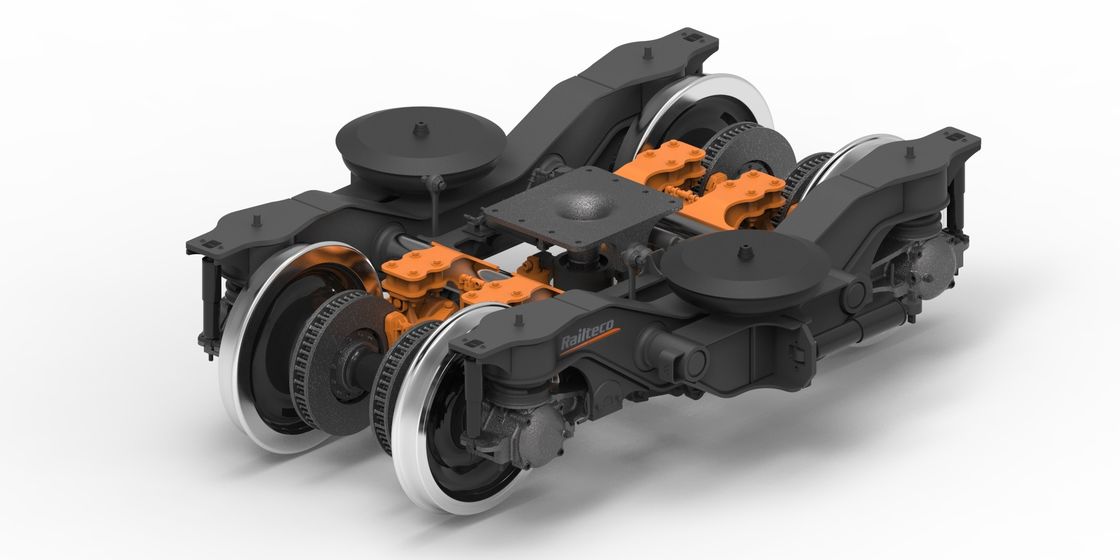

کوچ مسافران سه قطعه بوگی نوع RTHZ00 جوشکاری بوگی

توضیحات قطارهای قطار RTKZ00:

این نوع بوگی به طور عمده برای گاب 1000 میلی متر مناسب است، حداکثر بار محور 14 تن است، حداکثر سرعت عملیاتی 160 کیلومتر در ساعت برای مربی مسافران است.

بوگی به طور عمده از فریم، مجموعه چرخ، سیستم تعلیق اولیه، سیستم تعلیق ثانویه، سیستم ترمز دستی، سیستم ترمز، دستگاه کششی و دستگاه کمکی و غیره تشکیل شده است.قاب بوگی ساختار جوش نوع H را اتخاذ می کند، شعاع جانبی از ساختار نوع U است. مجموعه چرخ از قطر Ø838mm چرخ فولاد تراش استفاده می کند.تولید محورها و چرخ ها با الزامات استانداردهای EN13260 و EN13261 مطابقت دارد. لاغرهای روی بوگی لاغرهای رول کوتاه استوانه ای SKF را به کار می گیرند. هر بوگی مجهز به یک دستگاه زمین گیری در یک انتهای محور است.تعلیق عمودی و داخل و خارج از لوله های دو لوله به چشم انداز در تعلیق اولیه اتخاذ می شود، موقعیت جعبه محور دستگاه موقعیت بازوی چرخشی مفصل لاستیکی را اتخاذ می کند. دستگاه بهار تقویت کننده برای یک گروه از بهار تک کویل در صندلی بهار قاب قرار می گیرد،سیستم تعلیق اصلی از بهار پنوماتیک استفاده می کند.، دو خنک کننده ارتعاش هیدرولیک عمودی و یک خنک کننده ارتعاش متقاطع بین تقویت کننده و قاب وجود دارد.
سیستم ترمز از نوع ترمز واحد دیسک استفاده می کند. نیروی کششی توسط میله لنگر نوع Z منتقل می شود.

داده های فنی اصلیماشين قطار RTKZ00:
